Cân xe tải 100 tấn 3X18M – MKcells-USA

– Cân đạt cấp chính xác 3 theo tiêu chuẩn Việt Nam TCVN4988-89 hay Class 3 theo tiêu chuẩn quốc tế OIML – R76.
– Bàn cân được thiết kế đặc biệt để phù hợp với tình trạng cân xe ôtô chở quá tải ở Việt Nam (tải trọng cục bộ lớn hơn nhiều lần    so với tải trọng cho phép của xe), đảm bảo độ bền chắc, chịu lực tốt ở tải trọng lớn.
– Được thiết kế và chế tạo tại xưởng cơ khí của Công ty  TNHH CÂN ĐIỆN TỬ TÍN TÂM
– Khả năng cân chịu tải: 100.000 kg
– Khả năng chịu quá tải cân an toàn: 120% và quá tải hư hỏng 200%.
– Khung bàn cân 3x18m : Kết cấu được chia thành 3 Modul (mỗi Modul 3m x 6m)
– Dầm chịu lực chính là 9 cây thép đúc hình U320 mm xếp dọc theo lằng của bánh xe không sử dụng U ghép.

– Hoặc 7 cây thép đúc I300 ở mỗi khung bàn cân 3 X 6 mét.
– Tấm ốp ngang chính ở hai đầu mỗi Modul: 02 tấm thép (16mm x 300mm x 3000mm).
– Dầm ngang phụ ở mỗi Modul gồm 02 thanh U320 xếp trải đều.
– Tôn mặt bàn cân: Thép tấm nhập khẩu có độ dày 10mm.
– Kiểu cân: Dạng cân nổi có 2 ram dóc hoặc chìm.
– Vật liệu dùng chế tạo: Thép CT3 hoặc SS400 nhập ngoại trực tiếp (Nga, Hàn Quốc, Trung Quốc.. ) mặt sàn cân được liên kết      với các dầm thép chịu lực. Các dầm chịu lực được gia cố tối đa đảm bảo khả năng chịu tải tốt.
– Sàn cân được thiết kế mô ở giữa để nước có thể đổ về hai bên chống tình trạng động nước trên mặt sàn.
– Bàn cân được ghép nối bằng những mối hàn chịu lực và có tính đàn hồi cao chống được sự cong vênh, biến dạng khi bị quá        tải  của cân.
– Toàn bộ bàn cân xe tải 100 tấn được sơn 3 lớp, 1 lớp sơn chống gỉ, 1 lớp chống oxi hoá và sơn phủ 1 lớp bằng sơn màu đảm bảo tính thẩm mỹ và khả năng chống ăn mòn cho cân, đảm bảo sử dụng tốt trong môi trường công nghiệp.

– Có hệ thống giảm dao động gồm 04 giảm dao động ngang và 04 giảm dao động dọc ở 04 góc của bàn cân.
– Vật liệu : Thép SS400
– Sắt chịu lực chính : U320
– Tole ốp mặt U : 16mm
– Tole mặt bàn cân : 10mm
– Có hệ thống giảm dao động gồm 04 giảm dao động ngang và 04 giảm dao động dọc ở 04 góc của bànThiết kế đặc biệt để phù hợp với tình trạng cân xe ôtô chở quá tải ở Việt Nam (tải trọng cục bộ lớn hơn nhiều lần so với tải trọng cho phép của xe) đảm bảo độ bền chắc, chịu lực tốt ở tải trọng lớn.
-Bàn cân xe tải 100 tấn được thiết kế đặc biệt để phù hợp với tình trạng cân xe chở quá tải ở Việt Nam (tải trọng cục bộ lớn hơn nhiều lần so với tải trọng cho phép của xe) theo công nghệ của
Mettler – Toledo và  MKcell , đảm bảo độ bền chắc, chịu lực tốt ở tải trọng lớn.

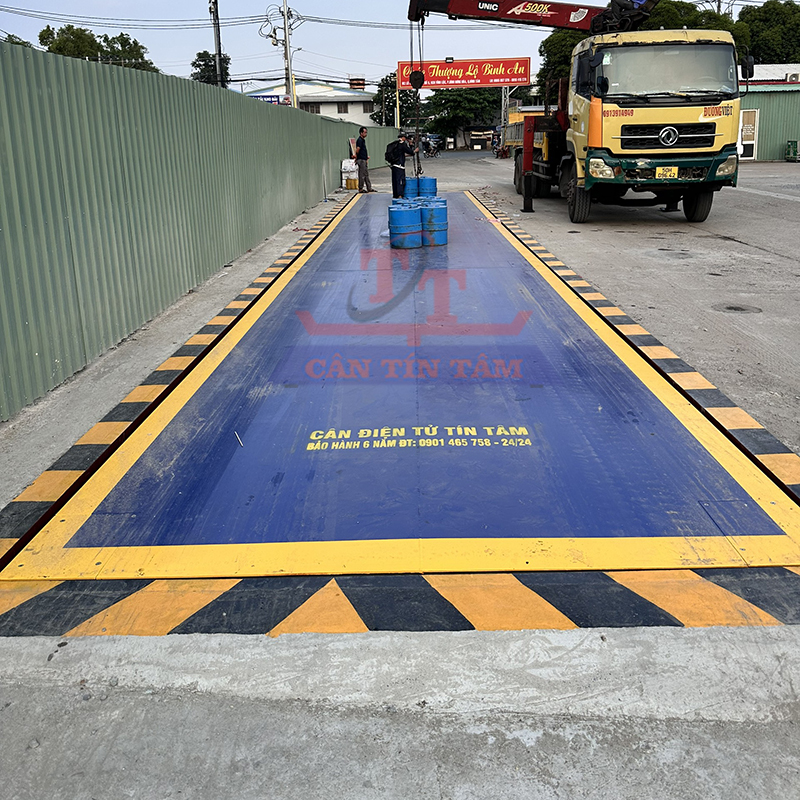

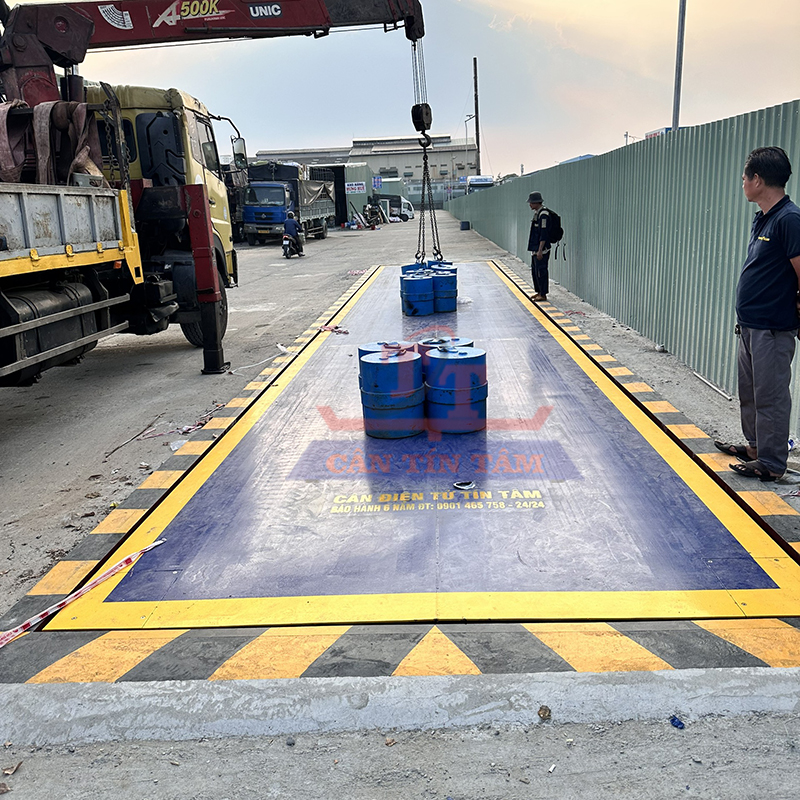

– Khung bàn cân xe tải tải trọng  100 tấn kích thước 3x18m .
– Thiết kế gồm 3 module 3000mm x 6000mm lắp đặt nhanh chóng và dễ dàng.
– Khung bàn cân được thiết kề dạng dầm U320
– Bàn cân thiết kế dạng hộp nên có độ cứng và độ chịu lực cao hơn 1,25 lần so với bàn cân dạng dầm I thẳng; diện tích đáy bàn cân tiếp xúc trực tiếp với môi trường ~1/2 so với bàn cân dạng dầm I thẳng nên hạn chế sự oxi hóa của môi trường, nâng cao tuổi thọ cân.

• Sản phẩm được CÂN TÍN TÂM bảo hành đến 7 năm.

3 CẢM BIẾN LƯC 30-40 TẤN MK-LUD (MKCELL – USA)

+ BẢO HÀNH 1 ĐỔI 1 MỚI 100% ĐẾN 24 THÁNG.

Thông số kỹ thuật :

+ Mức tải tối đa        :  30T                                     + Nhiệt độ làm việc   :  -30 độ C ~ +70 độ C

+ Độ phân giải A/D   :  60000                                 + Tiêu chuẩn an toàn : IP68
+ Điện áp nguồn       : 9 – 12 VDC                          + Khoảng cách truyền: 1200m
+ Chuẩn giao tiếp     :  RS485                                + Khả năng chống ngập nước trong vòng 5 ngày.
+ Tốc độ truyền        :  9600bps                             + Bảo hành chống sét 1 năm.
+ Sai số lặp lại          :  0.02 %F.S                          + Bảo hành thiết bị 2 năm.
+ Sai số tuyến tính    :  0.02 %F.S                          + Độ chính xác cao.
+ Quá tải an toàn      : 120%F.S
+ Quá tải hư hỏng     : 150%F.S- Tự báo chính xác thiết bị hư hỏng: khi loadcell bị lỗi, trôi số thì cân sẽ tự động dò lỗi và báo ngay trên màn hình hiển thị là lỗi từ loadcell nào.
– Thay thế lắp đặt dễ dàng.
– Khả năng chịu đựng các điều kiện khắc nghiệt nhất :
+ Chống sét: bản thân loadcell đã có thiết kế chống sét với điện áp 100 KV và cường độ 10.000A, ngoài ra còn bộ thiết bị chống sét lan truyền đường dây sẽ bảo vệ toàn bộ thiết bị.
+ Chống nước: MK-LU-D-30Tấn có khả năng chống được nước phun có áp lực hoặc ngâm trong nước trong vòng 5 ngày.
+ Chống nhiễu : Có khả năng chống nhiễu sóng điện từ cao cùng với tín hiệu số mạnh nên không bị rớt tín hiệu, không làm ảnh hưởng đến kết quả cân.
+ Chống chuột và loài gặm nhấm : Toàn bộ loadcell và cáp nối có vỏ bọc inox nên bảo vệ được cáp không bị chuột cắn (cáp nối được bọc 3 lớp: lớp bọc kim bằng thép, lớp nhựa và lớp lưới chống nhiễu).

4 HỘP NỐI KỸ THUẬT SỐ Hãng MK Cells kháng sét

1. Hộp nối MK-Di06-JB-06 hoặc JB-08 :
+ Vỏ hộp Nối tín hiệu được làm bằng Inox 304.
+ Bo mạch được thiết kế hoạt động tốt trong môi trường công nghiệp.

+ Vỏ hộp được thiết kế chống bụi và ẩm ướt IP67.
+ Bo mạch có tám ngõ vào một ngõ ra.
+ Hãng sản xuất : MKcell – USA hoặc hãng KELI.

+ Sản phẩm được CÂN TÍN TÂM bảo hành đến 24 tháng.

5 CÁP NỐI TÍN HIỆU CHUYÊN DÙNG SANG JIN HÀN QUỐC

. Cáp tín hiệu :
+ Đảm bảo truyền tín hiệu từ các loadcell về bộ chỉ thị, có vỏ bọc kim để chống nhiễu đường truyền.
+ Cáp 4 lõi có thể được sử dụng cho 4 lõi cảm biến lực hoặc truyền tín hiệu chung.
+  Cáp 6 lõi phù hợp với 6 cảm biến lực lõi, phần mở rộng của 4 cảm biến lực lõi và kết nối với các chỉ báo mà việc sử dụng dây cảm giác được mong muốn để đảm bảo không bị mất độ chính xác có thể được quan sát khi chiều dài của cáp cảm biến lực 4 lõi là đã thay đổi.

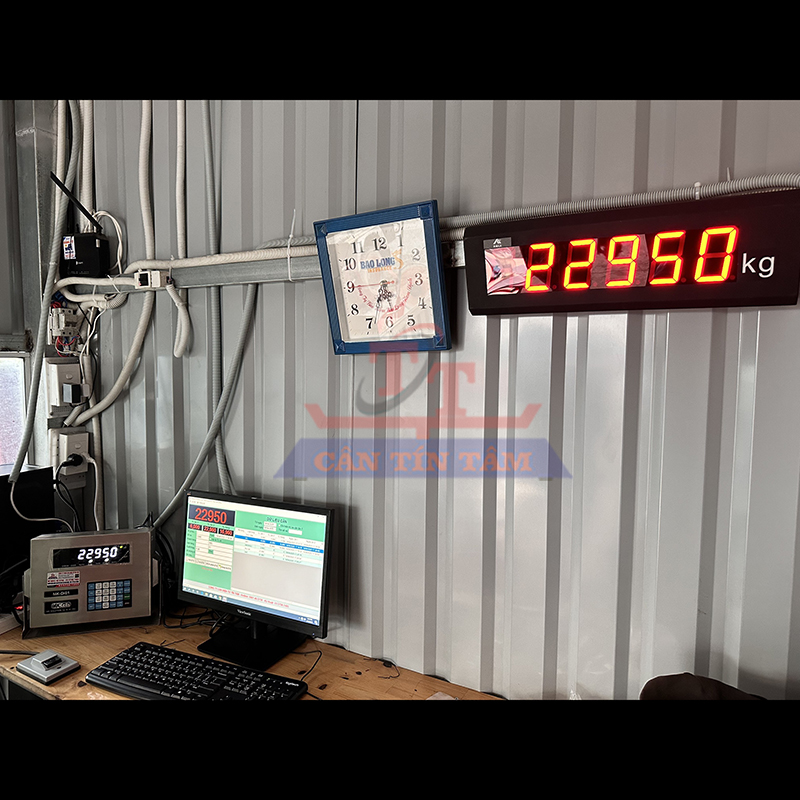

6 BẢNG ĐÈN HIỂN THỊ PHỤ KÍCH THƯỚC 3-5 inch.

Thông số bảng đèn kết nối cân

• Vỏ kim loại sơn tĩnh điện chống oxi hóa.
• Dạng LED đỏ sáng.
• Khách hàng có thể cài đặt thông qua máy tính nội dung chạy chữ mình cân
• Mổi LED có lớp che chống nắng ngoài trời
• Kết nối với RS232, RS485 tích hợp kết nối mọi đầu cân hiện có trên thị trường
• Sử dụng cho đầu cân ANALOG hoặc DIGITAL
• Sử dụng nguồn điện: 220VAC
• Nhiệt độ làm việc: 0 ÷ 60 C
• Tầm nhìn lên đến 100 mét.
• Độ ẩm trong mô trường làm việc: >85% không ngưng tụ.
• Sản phẩm được CÂN TÍN TÂM bảo hành đến 24 tháng.

• PHÒNG ĐIỀU HÀNH TRẠM CÂN XE TẢI.

VẬN CHUYỂN VÀ LẮP ĐẶT TẬN NƠI, KIỂM ĐỊNH DO TRUNG TÂM ĐO LƯỜNG CHẤT LƯỢNG.
