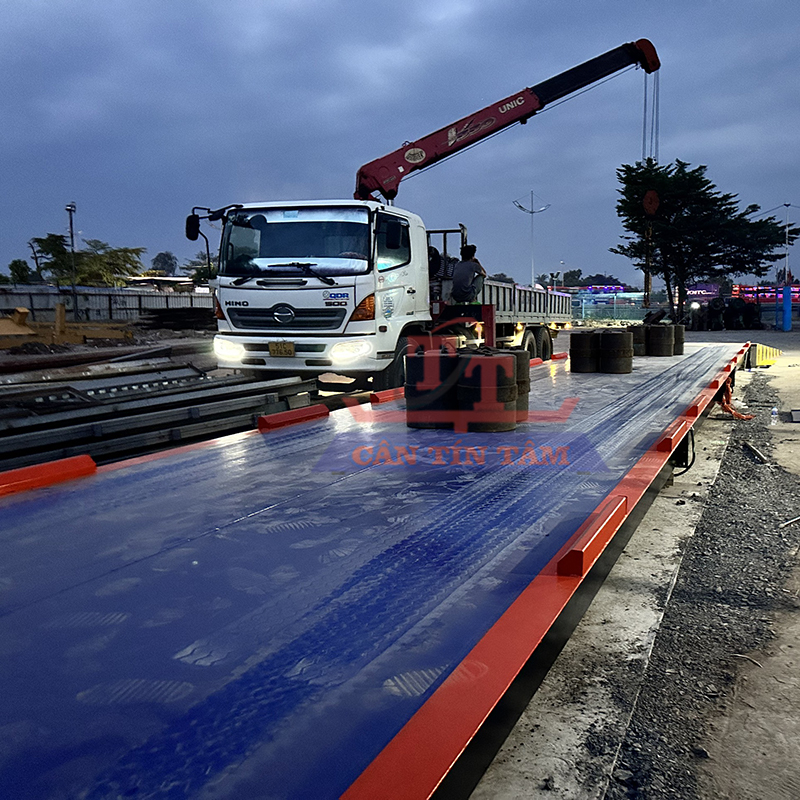

Trạm cân otô 100 tấn 3X18m-MK-Cells – USA

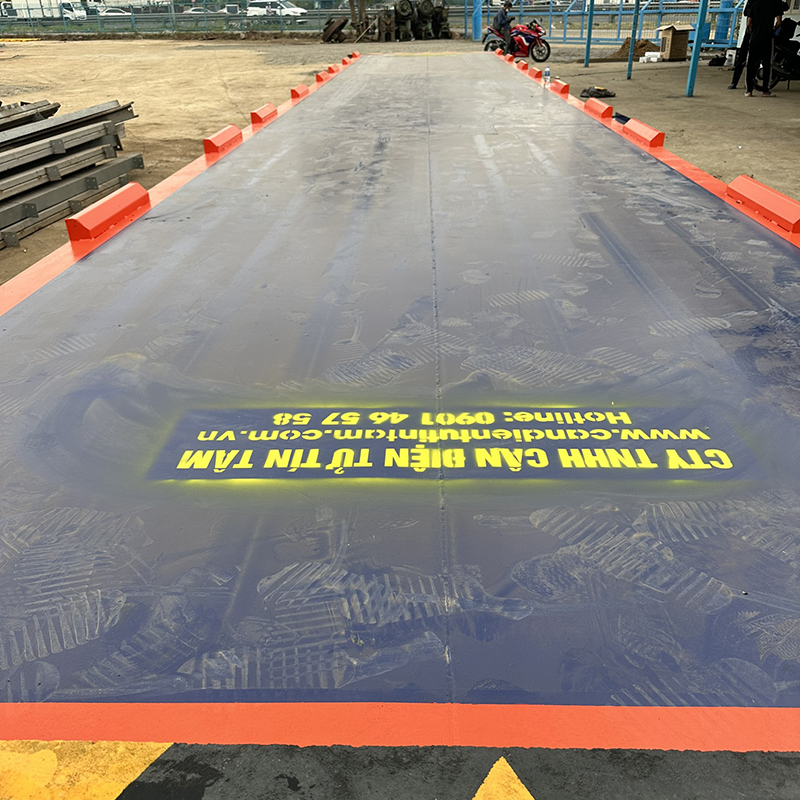

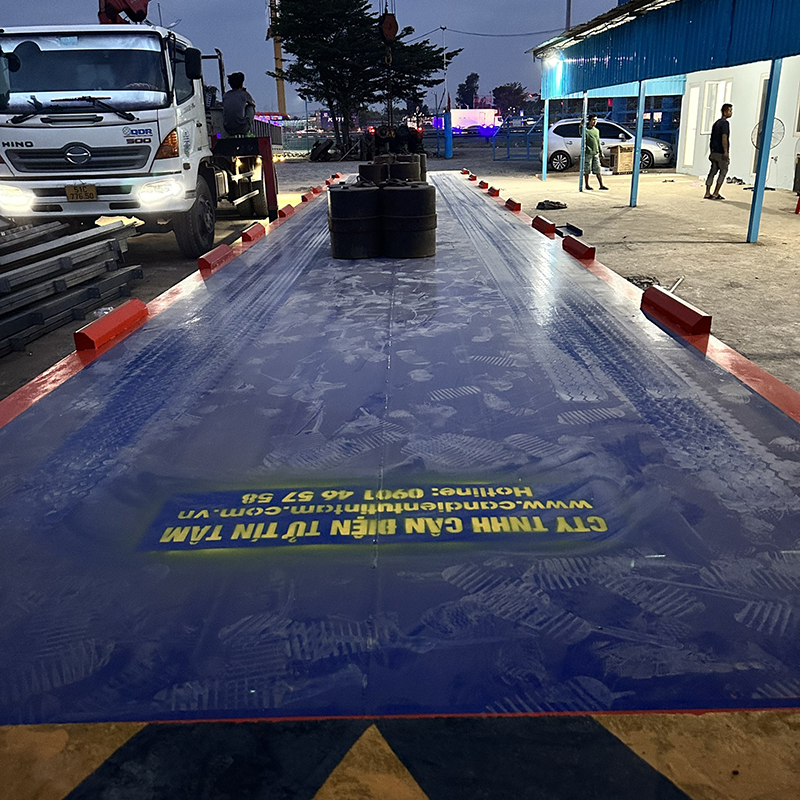

 1 KHUNG BÀN CÂN (CÂN ĐIỆN TỬ TÍN TÂM-TTS)

– Cân đạt cấp chính xác 3 theo tiêu chuẩn Việt Nam TCVN4988-89 hay Class 3 theo tiêu chuẩn quốc tế OIML – R76.
– Bàn cân được thiết kế đặc biệt để phù hợp với tình trạng cân xe ôtô chở quá tải ở Việt Nam

– Tải trọng cục bộ lớn hơn nhiều lần so với tải trọng cho phép của xe, đảm bảo độ bền chắc, chịu lực tốt ở tải trọng lớn.
– Được thiết kế và chế tạo tại xưởng cơ khí của Công Ty TNHH CÂN ĐIỆN TỬ TÍN TÂM
– Khả năng chịu tải: 100.000 kg
– Khả năng chịu quá tải an toàn: 150% và quá tải hư hỏng 300%.

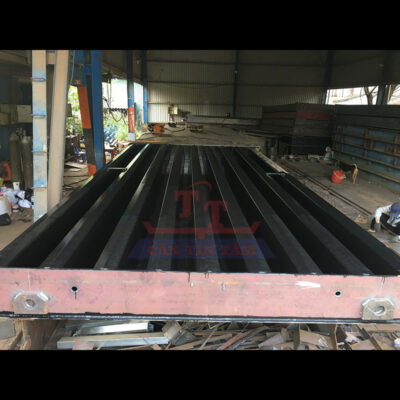

– Khung bàn cân 3x18m : Kết cấu được chia thành 3 Modul (mỗi Modul 3m x 6m)

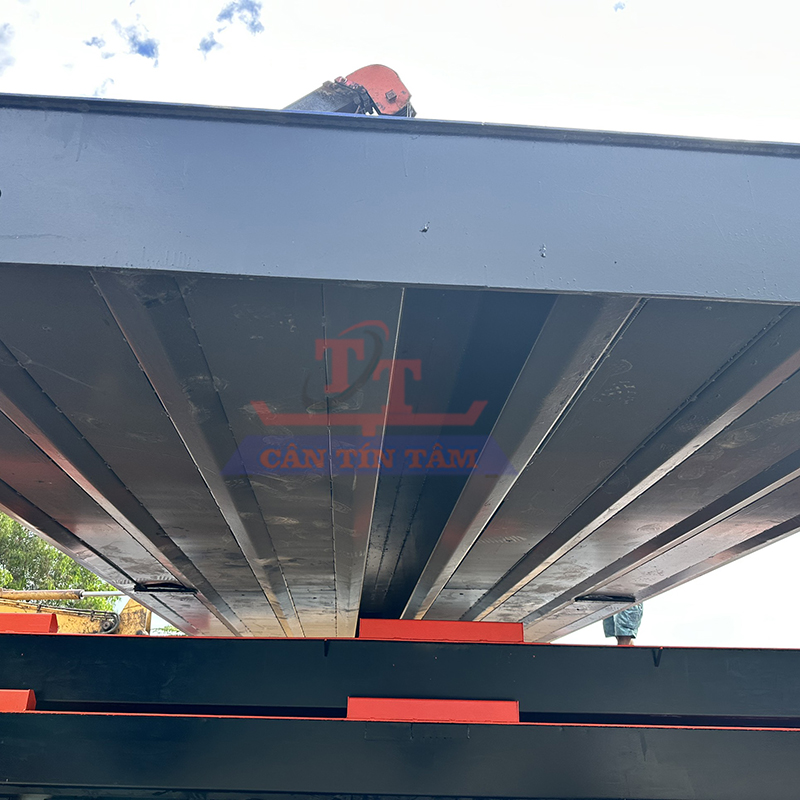

– Dầm cân chịu lực chính là 09 cây thép hình U330 mm xếp dọc theo lằng của bánh xe.

–Hoặc dầm chính là 7 thanh thép I300 xếp dọc theo lằng bánh xe.
– Tấm ốp ngang chính ở hai đầu mỗi Modul: 02 tấm thép (16mm x 300mm x 3000mm).
– Tôn mặt bàn cân: Thép tấm nhập khẩu có độ dày : 10mm.
– Kiểu cân: Dạng cân nổi có 2 ram dóc hoặc chìm.
– Vật liệu dùng chế tạo: Thép CT3 hoặc SS400 nhập ngoại trực tiếp ( Nga, Hàn Quốc, Trung Quốc..) mặt sàn cân được liên kết      với các dầm thép chịu lực. Các dầm chịu lực được gia cố tối đa đảm bảo khả năng chịu tải tốt.
– Sàn cân được thiết kế mô ở giữa để nước có thể đổ về hai bên chống tình trạng động nước trên mặt sàn.
– Bàn cân được ghép nối bằng những mối hàn chịu lực và có tính đàn hồi cao chống được sự cong vênh, biến dạng khi bị quá tải của cân.
– Toàn bộ bàn cân xe tải 100 tấn được sơn 3 lớp sơn, 1 lớp chống gỉ, 1 lớp chống oxi hoá và sơn phủ bằng1 lớp sơn màu đảm bảo tính thẩm mỹ và khả năng chống ăn mòn cho cân, đảm bảo sử dụng tốt trong môi trường công nghiệp.
– Có hệ thống giảm dao động gồm 04 giảm dao động ngang và 04 giảm dao động dọc ở 04 góc của bàn cân.
– Vật liệu : Thép SS400
– Sắt chịu lực chính : U320
– Tole ốp mặt U : 16mm
– Tole mặt bàn cân : 10mm

2 ĐẦU CÂN MK-DI01 (MK Cells – USA)

BẢO HÀNH THIẾT BỊ LÊN ĐẾN 4 NĂM.

1. Nguồn điện:                                                        6. Giao tiếp bảng hiển thị phụ:
+ 110 – 220 VAC/50 – 60Hz.                                        + Chuẩn giao tiếp: Current Loop hoặc RS232.
+ Ắc qui 12 VDC.                                                        + Tốc độ truyền: 600bps.
2. Nhiệt độ làm việc: 0 – 50 độ C.                           7. Giao tiếp máy tính:
3. Kết nối Loadcell số:                                                + Chuẩn giao tiếp: RS232.
+ Truyền thông RS485.                                              + Tốc độ truyền: 1200/2400/4800/9600/19200 bps.
+ Tốc độ truyền: 9600 bps, 19200 bps.                 8. Kích thước: 339 x110x 230 mm
+ Nguồn cấp Loadcell: 12VDC                              9. Vỏ bộ chỉ thị được làm bằng inox 304.
+ Kết nối tối đa 16 Loadcell số                              10. Khả năng chống sét rất cao. Không bị nhiễu điện do từ trường hoặc môi trường gây ra.
+ Loại Loadcell số: chuẩn C hoặc E.                     11. + Bảo hành chống sét 1 năm.
4. Hiển thị: Led 7 đoạn, độ sáng rõ nét.
5. Bàn phím:
+ Gồm các phím số 0 – 9
+ Các phím chức năng khác.

3 Cảm biến lực MK-LUD 30T (MK Cells – USA)

Thông số kỹ thuật :
+ Mức tải tối đa        :  30T                                     + Nhiệt độ làm việc   :  -30 độ C ~ +70 độ C

+ Độ phân giải A/D   :  60.000                                 + Tiêu chuẩn an toàn : IP68
+ Điện áp nguồn       : 9 – 12 VDC                          + Khoảng cách truyền: 1200m
+ Chuẩn giao tiếp     :  RS485                                + Khả năng chống ngập nước trong vòng 5 ngày.
+ Tốc độ truyền        :  9600bps
+ Sai số lặp lại          :  0.02 %F.S                          + Bảo hành thiết bị 2 năm.
+ Sai số tuyến tính    :  0.02 %F.S                          + Độ chính xác cao.
+ Quá tải an toàn      : 120%F.S
+ Quá tải hư hỏng     : 150%F.S- Tự báo chính xác thiết bị hư hỏng: khi loadcell bị lỗi, trôi số thì cân sẽ tự động dò lỗi và báo ngay trên màn hình hiển thị là lỗi từ loadcell nào.
– Thay thế lắp đặt dễ dàng.
– Khả năng chịu đựng các điều kiện khắc nghiệt nhất :
+ Chống sét: bản thân loadcell đã có thiết kế chống sét với điện áp 100 KV và cường độ 10.000A, ngoài ra còn bộ thiết bị chống sét lan truyền đường dây sẽ bảo vệ toàn bộ thiết bị.
+ Chống nước: MK-LU-D-30Tấn có khả năng chống được nước phun có áp lực hoặc ngâm trong nước trong vòng 5 ngày.
+ Chống nhiễu : Có khả năng chống nhiễu sóng điện từ cao cùng với tín hiệu số mạnh nên không bị rớt tín hiệu, không làm ảnh hưởng đến kết quả cân.
+ Chống chuột và loài gặm nhấm : Toàn bộ loadcell và cáp nối có vỏ bọc inox nên bảo vệ được cáp không bị chuột cắn (cáp nối được bọc 3 lớp: lớp bọc kim bằng thép, lớp nhựa và lớp lưới chống nhiễu).

4 HỘP NỐI LOADCELL( MK Cells )

1. Hộp nối MK-Di08-JB :
+ Vỏ hộp Nối tín hiệu được làm bằng Inox 304
+ Bo mạch được thiết kế hoạt động tốt trong môi trường công nghiệp.
+ Bo mạch có tám ngõ vào một ngõ ra.
+ Hãng sản xuất : MKcell – USA.

+ Bảo hành sản phẩm 24 tháng

+ Sản phẩm được thiết kế chống nước bụi IP68.

• 7 PHÒNG ĐIỀU HÀNH TRẠM CÂN XE TẢI.

     + Phòng điều hành trạm cân sau khi được cty cân Tín Tâm lắp đặt hoàn thiện.

   + Lắp đặt tận nơi và kiểm định trạm cân theo quy định của nhà nước.
